Насос «Тандем»

В АО «МосЦКБА» были проведены исследования по повышению надежности работы оборудования магистральных газопроводов в условиях возникновения нештатных ситуаций, результатом которых стало создании серии ручных дублеров для пневмогидравлических приводов шаровых кранов.

В современных пневмогидравлических приводах шаровых кранов в случае возникновения аварийных ситуаций в качестве ручного дублера для управления запорным органом используется ручной гидравлический насос.

Проведенный специалистами АО «МосЦКБА» анализ информации, полученной с объектов эксплуатации шаровых кранов о возникающих отказах ручных насосов показал, что в существующих конструкциях насосов основной объем отказов связан с выходом из строя гидравлического распределителя.

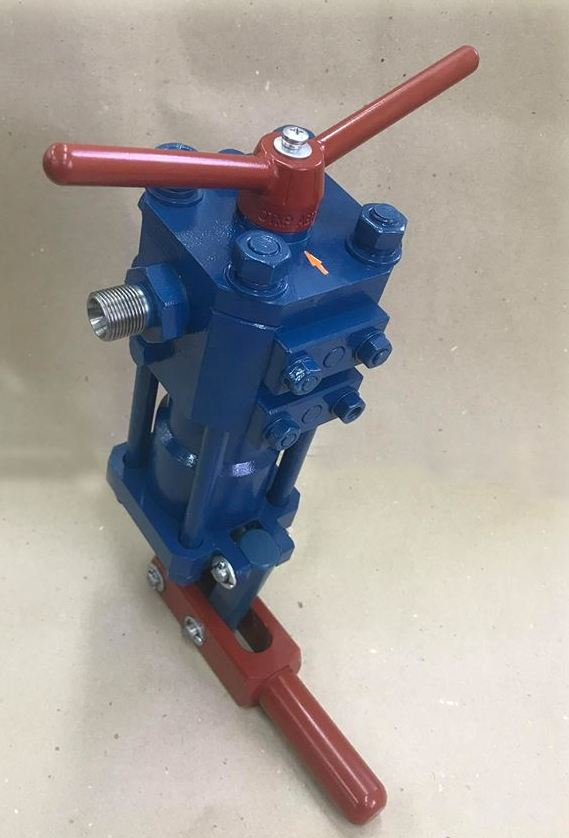

Для решения этой проблемы в АО «МосЦКБА» была разработана новая конструкция ручного насоса «Тандем», оснащенного гидравлическим распределителем, выполненным в виде шарового крана.

Созданный в АО «МосЦКБА» ручной гидравлический насос «ТАНДЕМ» предназначен для использования в газовой, нефтяной, химической промышленности в качестве устройства предназначенного для перекачки необходимого объема жидкости в заданном направлении при управлении пневмогидравлическими приводами шаровых крановDN150 – DN1400, устанавливаемых на магистральных и технологических трубопроводах. В пневмогидравлическом приводе насос «ТАНДЕМ» выполняет функцию ручного дублера при отсутствии давления управляющей среды.

К особенностям гидравлического насоса «ТАНДЕМ» относятся:

1) блочная конструкция;

2) возможность изготовления по одно- или двухплунжерной схеме;

3) гидрораспределитель выполнен в виде шарового крана с пробкой в опорах;

4) обеспечен свободный доступ к нагнетательному и всасывающему клапану;

5) съемное седло выполнено с двумя рабочими поверхностями.

Благодаря новшествам конструкция насоса «ТАНДЕМ» обладает следующими основными преимуществами:

1) удобство обслуживания. Обеспечивается за счет свободного доступа к клапанам для их очистки и замены без отсоединения трубопроводов и слива гидравлической жидкости;

2) ремонтопригодность. Обеспечивается за счет установки в насосе съемных седел под клапанами с двумя рабочими поверхностями. Для ремонта поврежденной уплотнительной поверхности седла, достаточно шайбу-седло развернуть и установить обратно в насос;

3) надежность. Обеспечивается за счет того, что в уплотнениях шарового золотника применяются проверенные в запорных шаровых кранах материалы (полиуретан);

4) уменьшение потерь подачи насоса. Обеспечивается за счет уменьшение перетоков жидкости между каналами гидрораспределителя, выполненного в виде запорного органа с шаровой пробки с классом герметичности «А»;

5) применение двухплунжерной схемы позволяет создать непрерывное движение гидравлической жидкости по трубопроводам привода и уменьшить усилие на рукоятке за счет уменьшения диаметра плунжеров при сохранении производительности, равной производительности аналогичного насоса с одноплунжерной схемой.

Таким образом, основные преимущества насоса «ТАНДЕМ» — эксплуатационные.

По результатам разработки АО «МосЦКБА» был получен патент № 2 640 971 на изобретение «Ручной гидравлический насос для аварийного управления приводом шарового крана».

Использование новой разработки АО «МосЦКБА» позволяет повысить надежность, удобство работы и ремонтопригодность ручных дублеров пневмогидравлических приводов в полевых условиях.
